　　大家好，單線里開了一個限流孔板，需要出限流孔板制造圖，但是HG/T20570 里面只能通過公式計算出限流孔板的孔徑和厚度，限流孔板的其他尺寸從哪里得到?

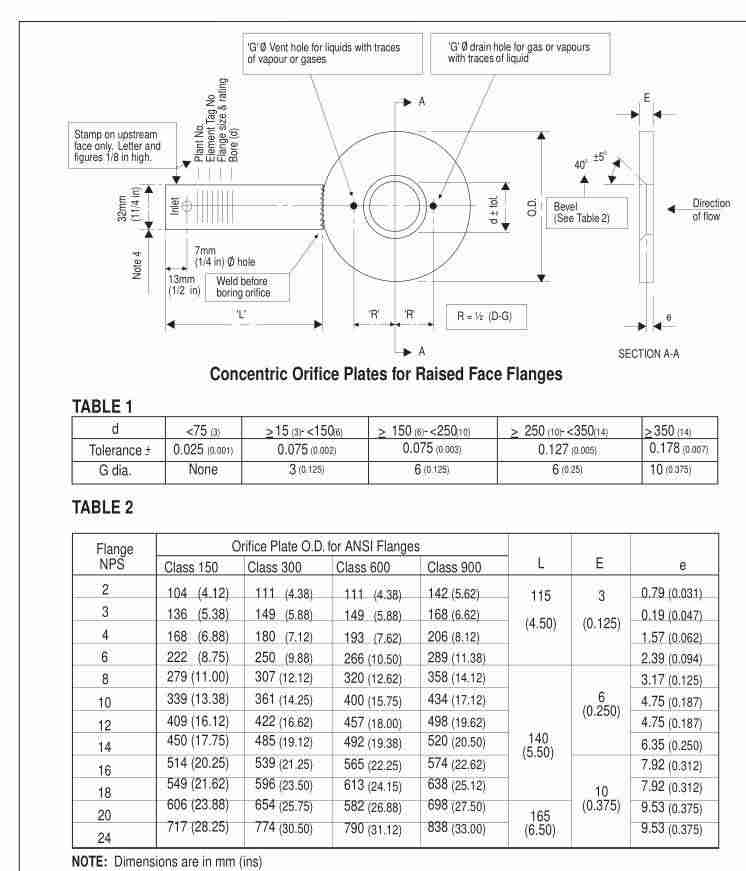

                                                                                     限流孔板結構尺寸圖

　　一般設計單位的出圖需要出限流孔板制造圖，但是現在還沒聯系廠家，這個圖該如何出，廠家應該也是按照一定的標準來做吧?？梢詤⒖?strong>ISO 5167標準調閱：
